Chào bạn! Rất vui được đồng hành cùng bạn trên kênh kỹ thuật của Thiết Bị Điện Khí. Với tư cách là chuyên gia kỹ thuật, tôi sẽ hướng dẫn bạn cách đấu nối mô tơ 3 pha 380V một cách chuẩn xác, an toàn và đúng kỹ thuật nhất.

Việc đấu nối mô tơ 3 pha: phụ thuộc hoàn toàn vào thông số trên nhãn (Nameplate) của động cơ và điện áp nguồn tại xưởng của bạn.

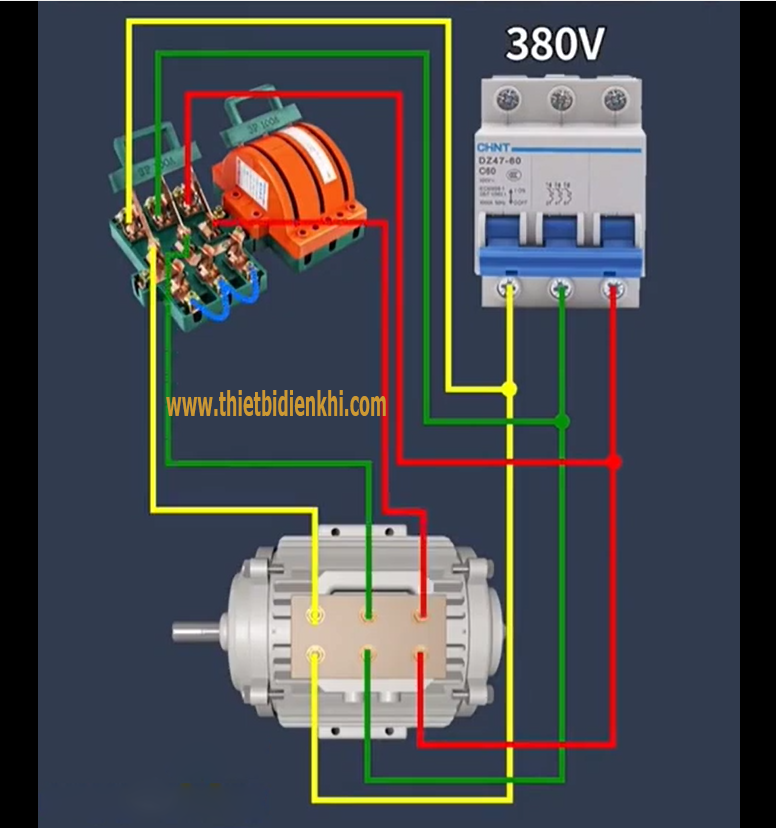

Cách đấu sao tam giác động cơ điện 3 pha bằng cầu dao đảo

1. Xác định sơ đồ đấu dây qua nhãn động cơ

Trước khi cầm kìm và tua vít, bạn cần nhìn vào mác mô tơ. Có hai kiểu đấu dây phổ biến nhất tại Việt Nam (nơi lưới điện hạ thế là 3 pha 380V):

• Ký hiệu $\Delta/Y – 220/380V$: Với lưới điện 380V, bạn phải đấu hình Sao (Y).

• Ký hiệu $\Delta/Y – 380/660V$: Với lưới điện 380V, bạn phải đấu hình Tam giác ($\Delta$).

Lưu ý quan trọng: Nếu bạn đấu nhầm (ví dụ mô tơ 220/380V mà đấu Tam giác vào nguồn 380V), cuộn dây sẽ bị quá áp và cháy chỉ sau vài phút hoạt động.

2. Hướng dẫn chi tiết cách đấu nối

Trong hộp cực của mô tơ thường có 6 đầu dây ra, ký hiệu là $U1, V1, W1$ và $U2, V2, W2$.

Cách 1: Đấu hình Sao (Star connection – Y)

Thường dùng cho các mô tơ công suất nhỏ hoặc khi nhãn ghi 220/380V.

• • Thực hiện: Dùng cầu đấu (thanh đồng) nối tắt 3 đầu dây U2, V2, W2 lại với nhau.

  • Cấp nguồn: Đưa 3 dây pha ($L1, L2, L3$) vào 3 đầu còn lại U1, V1, W1.

Cách 2: Đấu hình Tam giác (Delta connection – $\Delta$)

Thường dùng cho các mô tơ công suất lớn hoặc khi nhãn ghi 380/660V. Cách này giúp mô tơ chạy đúng công suất định mức ở điện áp 380V.

• • Thực hiện: Dùng 3 cầu đấu nối song song: U1 nối với W2, V1 nối với U2, và W1 nối với V2.

  • Cấp nguồn: Đưa 3 dây pha ($L1, L2, L3$) vào các cặp đã nối.

3. Các bước triển khai an toàn

1. Kiểm tra nguội: Dùng đồng hồ vạn năng (thang đo Ohm) kiểm tra thông mạch 3 cuộn dây và đảm bảo không có cuộn nào bị chạm vỏ (tiếp địa).

2. Đấu dây tiếp địa: Luôn nối dây tiếp địa vào vỏ mô tơ để tránh rò rỉ điện gây nguy hiểm.

3. Kiểm tra chiều quay: Sau khi đóng điện, nếu mô tơ quay ngược chiều mong muốn, bạn chỉ cần đảo vị trí 2 trong 3 dây pha cho nhau.

4. Bảo vệ hệ thống: Đừng quên sử dụng Aptomat (MCCB/MCB), Khởi động từ (Contactor) và Rơ le nhiệt để bảo vệ mô tơ khỏi quá tải hoặc mất pha.

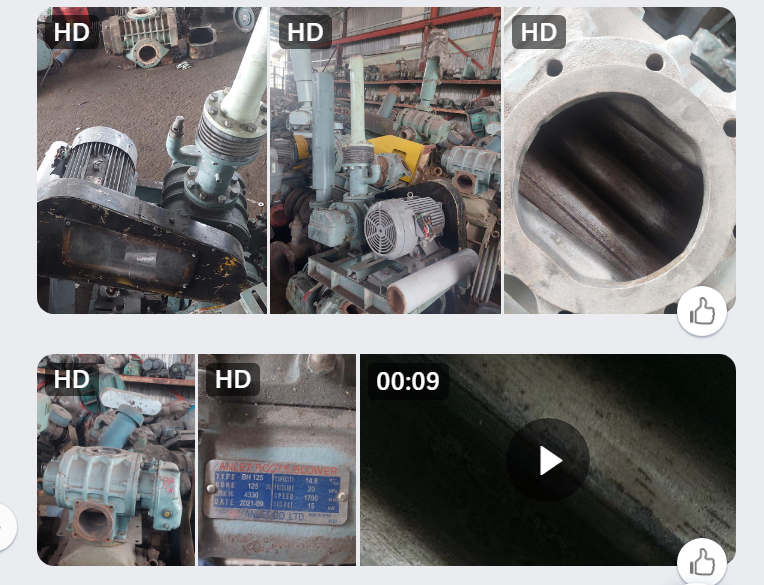

Đấu mô tơ điện 3pha 380v – Máy thổi khí

Mẹo nhỏ từ chuyên gia:

Nếu bạn sử dụng mô tơ công suất lớn (thường trên 7.5kW). Lời khuyên chân thành là nên sử dụng mạch Khởi động Sao – Tam giác. Hoặc dùng Biến tần để giảm dòng khởi động, tránh sụt áp hệ thống và tăng tuổi thọ cơ khí cho máy móc.
